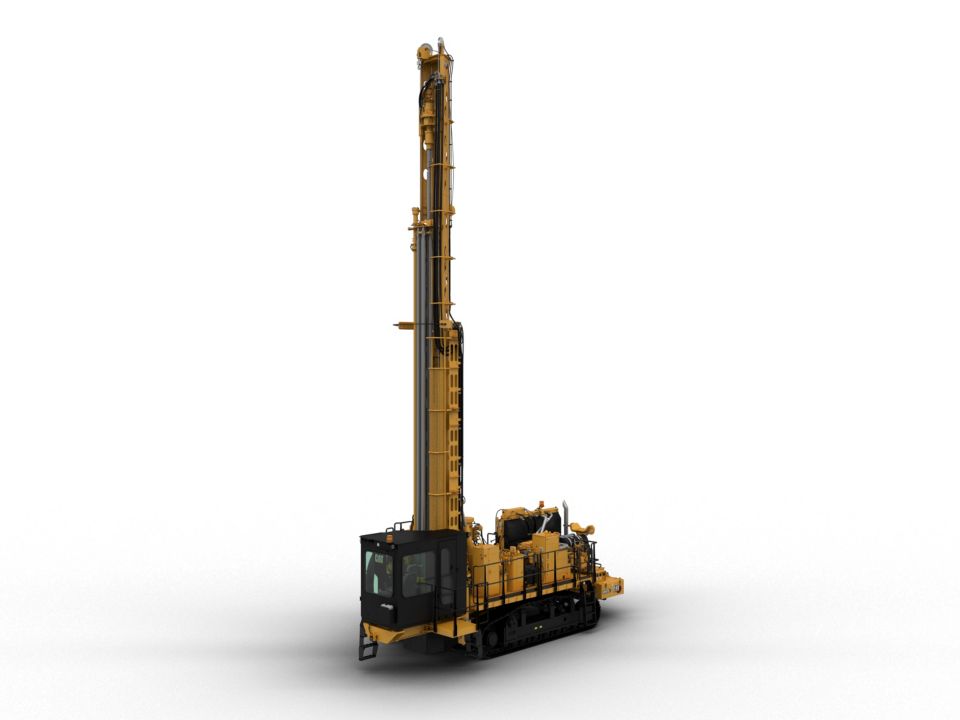

MD6200

Les foreuses rotatives Cat® sont disponibles avec une charge d'outil maximale de 75000kg (165347lb), afin de répondre à une large gamme d'applications. Elles offrent une grande efficacité, une productivité élevée et un faible coût, ainsi qu'un environnement confortable pour le conducteur.

MD6200

Les foreuses rotatives Cat® sont disponibles avec une charge d'outil maximale de 75000kg (165347lb), afin de répondre à une large gamme d'applications. Elles offrent une grande efficacité, une productivité élevée et un faible coût, ainsi qu'un environnement confortable pour le conducteur.
Spécifications techniques
Automatisation et technologie
  • Type (1)
    Pré-équipement pour fonctionnement autonome
  • Composants (1)
    Compteur de profondeur de forage
  • Composants (2)
    Drill Assist (nivellement automatique, crics à rappel automatique, levage et abaissement automatique du mât, forage automatique en un seul passage en option)
  • Composants (3)
    Pré-équipement Cat Terrain
  • Composants (4)
    Product Link Elite™
Capacité d'extraction/de levage
  • Capacité d'extraction
    Jusqu'à 15 876 kg (35 000 lb)
Caractéristiques du mât et du carrousel à tiges
  • Caractéristiques (1)
    Carrousel à tiges:<br>– Prend en charge quatre (4) tiges de 9,14 m (30 ft)
  • Caractéristiques (2)
    Module de forage à angle incliné de série (de 0 à 30 degrés, par incréments de 5°)
  • Caractéristiques (4)
    Le carrousel à tiges à commande hydraulique et auto-indexation prend en charge des diamètres de tige jusqu'à 152 mm (6,0 in)
  • Caractéristiques (5)
    Trains de tiges configurés pour changement d'outil au-dessus de la plate-forme
  • Caractéristiques (6)
    Système de levage/tirage à vérin unique
  • Caractéristiques (7)
    Ensemble de clés à pont coulissante
  • Caractéristiques (8)
    Équipé d'une bague de plate-forme à rouleaux (pour le forage tricône/basse pression)
  • Caractéristiques (9)
    Bague de plate-forme en deux parties (pour forage DTH haute pression)
  • Caractéristiques (10)
    Treuil suspendu avec un câble et un crochet et à commande à distance ; entraînement à vitesse variable avec une puissance de 1 361 kg (3 000 lb)
  • Caractéristiques (11)
    Gamme de choix des clés d'arrachage à commande hydraulique à préhension variable 101 à 152 mm (4,0 à 6,0 in)
  • Caractéristiques (12)
    Caméra en circuit fermé montée sur le mât pour voir le carrousel à tiges/l'entraînement supérieur en action
  • Caractéristiques (13)
    Positionnement des tiges pour le forage à angle, manutention des tiges à plusieurs passages
  • Caractéristiques (14)
    Capteur de tiges manuel : un (1) capteur de tiges câblé, un dispositif de positionnement des tiges, un panier d'outils manuels en option
Caractéristiques du moteur
  • Caractéristique (3)
    Ensemble Tier 4 Final doté d'un ensemble de commande d'arrêt du moteur/DEF
  • Caractéristique (1)
    Moteurs de démarreur double
  • Caractéristique (2)
    Aide au démarrage à l'éther
Châssis et plate-forme de travail
  • Caractéristiques (1)
    Les crics, le pivot du mât et la plate-forme sont intégralement soudés au châssis principal pour assurer une plus longue durée de vie
  • Caractéristiques (2)
    Surfaces antidérapantes
  • Caractéristiques (3)
    Contenance du réservoir de carburant 833 l (220 US gal)
  • Composants (1)
    Trois crics de niveau permettent une mise à niveau à un angle de référence de 7° (dans n'importe quelle orientation)
  • Composants (2)
    Crochets de remorquage extra-robustes (extrémité non destinée au forage)
  • Composants (3)
    Quatre (4) oreilles de levage, à utiliser avec des câbles ou des chaînes
Circuit hydraulique
  • Composants (1)
    Deux (2) pompes principales – 85 cc (piston, avec commandes électroniques proportionnelles)
  • Composants (2)
    Une (1) pompe de circuit auxiliaire – 45 cc (piston, détection de charge)
  • Composants (3)
    Une (1) pompe de ventilateur – 45 cc (piston, avec commandes électroniques proportionnelles)
  • Composants (4)
    Une (1) pompe de charge – 73,8 cc (double engrenage, à cylindrée fixe)
  • Composants (5)
    Orifices de prélèvement périodique d'échantillons d'huile (S·O·SSM)
Commandes du système d'exploitation – Standard
  • Composants (1)
    Commandes électriques pour le forage, le déplacement, le nivellement et les fonctions auxiliaires
  • Composants (2)
    Contrôle du couple rotatif
  • Composants (3)
    Arrêts de déplacement de la tête rotative virtuelle
  • Composants (4)
    Indicateur du dispositif de positionnement des tiges engagé/désengagé
  • Composants (5)
    Compteur de profondeur de forage
  • Composants (6)
    Performances de forage et système d'affichage
  • Composants (7)
    Arrêt du moteur retardé
  • Composants (8)
    Indicateurs des filtres du circuit hydraulique, du carburant, du compresseur et du moteur
  • Composants (9)
    Capteurs de pression du cric
  • Composants (10)
    Consignation des données de l'état de la machine, enregistrement des avertissements et des codes d'erreur et capacité d'exportation
  • Composants (11)
    Commande du système anti-poussière
  • Composants (12)
    Indicateur de verrouillage du mât
  • Composants (13)
    Système de commande de vitesse de ventilateur proportionnel par ECM
  • Composants (14)
    Interverrouillage du déplacement, limites de stabilité de la machine
  • Composants (15)
    Interverrouillage du déplacement, tige dans le trou
  • Composants (16)
    Interverrouillage du déplacement, mât levé et verrouillé ou abaissé et posé
  • Composants (17)
    Interverrouillage du déplacement, crics rentrés
  • Composants (18)
    Interverrouillage du déplacement, treuil en stationnement
  • Composants (19)
    Commandes d'environnement de la cabine (climatisation, chauffage, vitesses du ventilateur)
  • Composants (20)
    Pré-câblées pour un fonctionnement en mode Terrain et autonome
Dimensions (approximatives)
  • Largeur aux extrémités avec la cabine*
    13.7 4.18
  • Largeur aux extrémités sans la cabine
    11.7 3.57
  • Hauteur du mât levé
    54.3 16.54
  • Longueur de la benne
    31 ft 9.44
  • Longueur du mât abaissé
    57.5 17.54
  • Hauteur du mât abaissé
    11.75 3.58
  • Longueur du mât seul
    52.1 15.89
  • Nota
    * Pour la largeur avec accès à la plate-forme sur la cabine ou à la passerelle pour la plate-forme d'entretien, contactez l'usine.
Ensemble d'outils DTH
  • Composants (8)
    Raccord porte-tige supérieur
  • Composants (7)
    Le graisseur pour les outils de forage est inclus lorsque le compresseur DTH est sélectionné
  • Composants (1)
    Bague en deux parties
  • Composants (2)
    Colliers du dispositif de positionnement des tiges
  • Composants (3)
    Clé à pont
  • Composants (4)
    Amortisseur
  • Composants (5)
    Raccords croisés
  • Composants (6)
    Joint racleur de tige
Ensemble d'outils rotatifs
  • Composants (1)
    Bague de plate-forme à rouleaux monobloc
  • Composants (2)
    Colliers du dispositif de positionnement des tiges
  • Composants (3)
    Clé à pont
  • Composants (4)
    Raccord porte-outil
  • Composants (5)
    Raccord porte-tige supérieur
  • Composants (6)
    Joint racleur de tige
  • Composants (7)
    Graisseur pour les outils de forage (en option)
Ensembles de mâts
  • Profondeur après un seul passage
    36 ft 11 m
  • Profondeur du trou après plusieurs passages
    Jusqu'à 47,58 m (jusqu'à 156 ft)
  • Extraction – système de levage/tirage à vérin unique
    Jusqu'à 15 876 kg (Jusqu'à 35 000 lb)
  • Levage
    Jusqu'à 11 907 kg (Jusqu'à 26 250 lb)
Informations diverses sur la plate-forme de forage
  • Composants (1)
    Graisseur de filets de tiges de forage avec réservoir de remplissage à distance qui convient à un conteneur de graisse jetable
Moyens d'accès au châssis
  • Choix (1)
    Marches d'accès fixes sur la cabine
  • Choix (2)
    La petite plate-forme sur la cabine comprend des marches d'accès fixes
Options de climatisation
  • Climatisation de niveau 1 Liquides et lubrifiants standard (1)
    Nominal jusqu'à -1 °C (30 °F)
  • Climatisation de niveau 1 Liquides et lubrifiants standard (2)
    Résiste aux températures élevées jusqu'à 52 °C (125 °F)
  • Climatisation de niveau 2 Liquides et lubrifiants pour climat polaire, bloc-moteur et réchauffeur du collecteur 120 V ou 240 V
    Nominal jusqu'à -18 °C (0 °F)
Options de système de contrôle de la poussière
  • Injection d'eau grand volume – Maximum – Réservoir au-dessus de la plate-forme – Capacité
    200 gal (US) 757 l
  • Injection d'eau – réservoir monté sous la plate-forme avant – Composants
    Débitmètre d'eau, commande de volume, indicateur de niveau de remplissage du réservoir
  • Injection d'eau grand volume – Maximum – Réservoir en dessous de la plate-forme – Capacité
    200 gal (US) 757 l
  • Injection d'eau – réservoir monté sous la plate-forme avant
    200 gal (US) 757 l
  • Injection d'eau grand volume (maximum) – contenance totale des réservoirs
    400 gal (US) 1514 l
  • Injection d'eau et récupérateur de poussière (1)
    Récupérateur de poussière de 76,5 m³/min (2 700 ft³/min); doté d'une injection d'eau standard
  • Injection d'eau et récupérateur de poussière (2)
    Filtres auto-nettoyants, porte de nettoyage sur la goulotte de poussière
  • Choix (1)
    Rideaux antipoussière statiques, fermés sur quatre côtés
  • Choix (2)
    Dispositifs de levage hydraulique des rideaux anti-poussière avant et arrière (en option) (recommandés avec le récupérateur de poussière sèche)
  • Choix (3)
    Système de pulvérisation pendant le déplacement arrêté (en option)
Packs d'entretien
  • Ensemble (1)
    Basique : lubrification manuelle centralisée pour tous les points de pivotement, remplissage de carburant et d'eau par gravité
  • Ensemble (2)
    Standard : système de lubrification automatique, remplissage rapide de carburant et d'eau (en option)
  • Ensemble (3)
    Premium : circuit de graissage automatisé, remplissage rapide pour le carburant et l'eau, centrale d'entretien pour la vidange et le remplissage des lubrifiants, et flexibles de purge (en option)
Poids
  • Plage de poids de travail
    40 823 – 45 359 kg (90 000 – 100 000 lb)
  • Plage de poids de travail
    40 823 – 45 359 kg (90 000 – 100 000 lb)
Poste de conduite
  • Conception de la cabine
    – Cabine FOPS de plus de 1,9 m² (20,5 ft²) d'espace au sol.<br>– Amortisseurs en caoutchouc absorbant les vibrations mécaniques<br>– Poste de conduite avec siège ergonomique, commandes par manipulateur avec tous les instruments, double écran couleur haute définition de 254 mm (10 in) et prise d'alimentation de 12 V<br>– Écran couleur haute définition 254 mm (10 in) supplémentaire pour les caméras cc<br>– Convertisseur de tension de 24 V à 12 V<br>– Prééquipement radio pour la communication et le divertissement stéréo<br>– Deux portes pivotantes équipées de dispositifs de verrouillage à clavette Cat<br>– Poche à documentation<br>– Compartiment de rangement pour panier-repas
  • Ensembles cabine
    – La configuration standard comprend un siège en tissu, un tapis de sol amovible, du simple vitrage et une protection pour la vitre de surface de forage<br>– La configuration Premium comprend de l'espace de rangement supplémentaire, un siège en cuir avec chauffage et ventilation, une suspension extra-robuste, du double vitrage et une protection pour la vitre de surface de forage
  • Siège
    – Le siège pivote, se bloque et comporte une ceinture de sécurité deux points à enrouleur/76 mm (3 in). Il est également inclinable (réglage de 5°), avec soutien lombaire, et réglable en profondeur sur 80 mm (3,1 in)
  • Vitres
    – Grandes vitres sur les côtés avant, arrière et droit de la cabine; vitre sur toute la surface de forage avec protection<br>– Stores (en option)<br>– Essuie-glaces pour pare-brise avec réservoir de lave-glace commun<br>– Manomètre (en option)
  • Éclairage
    – Éclairage intérieur à DEL, manipulateurs et claviers rétro éclairés<br>– Éclairage par projecteurs du périmètre de la sondeuse; projecteurs de site<br>– Feu de gabarit et lampe stroboscopique de déplacement (en option)
  • Chauffage/ventilation/climatisation
    – Ventilation de chauffage du plancher<br>– Accès aux filtres depuis la plate-forme, intervalle d'entretien de 500 heures<br>– Volets d'aération pour le chauffage, la ventilation, la climatisation et le désembuage sur la fenêtre principale
  • Caméras
    – Trois (3) caméras en circuit fermé (sur le côté gauche et à l'avant) pour offrir une visibilité à 360° depuis le siège du conducteur; caméra montée sur le mât pour voir le carrousel à tiges/l'entraînement supérieur en action
Refroidissement
  • Composants (1)
    Refroidisseurs offrant un accès facilité pour le nettoyage
  • Composants (2)
    Tous les faisceaux du refroidisseur sont remplaçables
  • Composants (3)
    Fonctionnel à des températures ambiantes jusqu'à 52 °C (125 °F)
  • Composants (4)
    Commande de ventilateur à vitesse variable automatique
Sécurité et protection
  • Caractéristique (1)
    Angle d'approche de 15 degrés facilitant le chargement et le déchargement sur une plate-forme surbaissée
  • Composants (1)
    Sept (7) boutons-poussoirs d'arrêt d'urgence
  • Composants (2)
    Protection à charnière pour vitre sur toute la surface avant de la sondeuse
  • Composants (3)
    Verrouillages de sécurité conditionnels
  • Composants (4)
    Portes arrière à fermeture automatique
  • Composants (5)
    Klaxon électrique activé par bouton-poussoir dans la cabine
  • Composants (6)
    Alarme de déplacement audible automatique
  • Composants (7)
    Le coupe-batterie et les contacteurs de démarreur peuvent être verrouillés
  • Composants (8)
    Dispositifs de retenue du flexible d'air
  • Composants (9)
    Surfaces de plate-forme antidérapantes
  • Composants (10)
    Dispositifs de levage de la machine
  • Composants (11)
    Cabine conducteur certifiée FOPS
Sélection du compresseur
  • Forage DTH
    Comprend un système de lubrification des outils
  • Forage rotatif
    Système de lubrification pour outils en option
  • Nota
    Grâce aux commandes électroniques et à la commande de volume variable du compresseur, le conducteur peut régler le débit d'air pour une adaptation optimale de l'outil, de l'air de balayage et à la nature du sol. Les compresseurs de haute et basse pression possèdent cette fonctionnalité.
  • Forage DTH – 1 050 cfm/350 psi
    29,7 m³/min (1 050 ft³/min) à 24,1 bar (350 psi) avec un graisseur pour outils de 113,5 l (30 US gal)
  • Forage rotatif – 1 150 cfm/125 psi
    32,6 m³/min (1 150 ft³/min) @ 8,6 bar (125 psi)
Sélection du récepteur de réservoir
  • Choix (1)
    Basse pression: 8,6 bar (125 psi)
  • Choix (2)
    Haute pression : 24,1 bar (350 psi)
Spécifications
  • Diamètre du trou
    140-200 mm (5,5-7,87 in)
  • Moteur
    C18 Cat® à 1 800 tr/min
  • Charge d'outil
    Jusqu'à 16 964 kg (37 400 lb)
Spécifications de base
  • Équivalent à la norme américaine EPA Tier 2 – Moteur
    C18 à 1 800 tr/min
  • Équivalent à la norme américaine EPA Tier 2 – Émissions
    Norme américaine EPA Tier 2 (équivalent)
  • Norme américaine EPA Tier 4 Final – Moteur
    C18 à 1 800 tr/min
  • Norme américaine EPA Tier 4 Final – Émissions
    Norme américaine EPA Tier 4 Final
  • Compresseur – forage rotatif
    32,6 m³/min (1 150 ft³/min) @ 8,6 bar (125 psi)
  • Forage d'angle disponible
    30° à -15° par incréments de 5°
  • Charge d'outil (en un seul passage)
    37400 lb 16964 kg
  • Vitesse du vérin
    4.3 1.32
  • Plage de diamètres de trou
    140-200 mm (5,5-7,87 in)
  • Plage de profondeur de trou – Profondeur après un seul passage
    36 ft 11 m
  • Compresseur – Forage DTH
    29,7 m³/min (1 050 ft³/min) @ 24,1 bar (350 psi)
  • Capacité d'extraction
    Jusqu'à 15 876 kg (Jusqu'à 35 000 lb)
  • Capacité de levage
    Jusqu'à 11 907 kg (Jusqu'à 26 250 lb)
  • Plage de profondeur de trou – Profondeur du trou après plusieurs passages
    Jusqu'à 47,58 m (jusqu'à 156 ft)
  • Norme américaine EPA Tier 4 Final – Puissance nominale (ISO 14396)
    589 HP 439 kW
  • Équivalent à la norme américaine EPA Tier 2 – Puissance nominale (ISO 14396)
    587 HP 438 kW
Système d'entraînement supérieur à tête rotative
  • Couple – Moteur unique
    6166 lb/ft 8360 N·m
  • Vitesse de rotation
    0 à 150 tr/min
  • Composants (1)
    Arbre de sortie avec filet API-IF (NC46) à extrémité femelle 101 mm (4 in)
  • Composants (2)
    Contrôle du couple rotatif
  • Composants (3)
    Interverrouillage du déplacement de la tête rotative virtuelle
Tige de forage
  • Tiges de 9,14 m (30 ft) – Peut recevoir quatre (4) – Option 5
    6 in 152 mm
  • Tiges de 9,14 m (30 ft) – Peut recevoir quatre (4) – Option 4
    5.5 140 mm
Train de roulement
  • Modèle
    Type Pelle hydraulique 336 Cat
  • Galets supérieurs
    Trois (3)
  • Triple arête (1)
    600 mm (23,6 in) ; pression au sol de 0,89 bar (12,6 psi)
  • Effort de traction à la barre d'attelage
    TBD
  • Composants (1)
    Protections et guides de chaîne
  • Rouleaux inférieurs
    Huit (8)
  • Vitesse de translation – Élevée
    2 mile/h 3.3
  • Vitesse de translation – Faible
    1.3 2.1
Avantages

Intégration 100 % Cat

  • 100 % Cat
  • Pièces et composants communs à toutes les foreuses Cat et caractéristiques de conception communs
  • Un logiciel partagé pour les fonctionnalités d'autonomie
  • Assistance concessionnaire Cat

Un poste de conduite à la pointe de la technologie

  • Des commandes ergonomiques permettant au conducteur de rester alerte et d'éviter la fatigue
  • Commandes par manipulateur multifonction et écrans tactiles faciles à utiliser et intuitifs
  • Une incroyable visibilité, obtenue grâce à de nombreuses caméras et des fenêtres panoramiques
  • Un siège chauffant et ventilé pour un plus grand confort du conducteur

Transportabilité améliorée

  • La largeur d'expédition la plus réduite de sa catégorie
  • Peut être transporté sur route avec le mât installé
  • Le train de roulement similaire à celui de la pelle hydraulique Cat 336 offre une stabilité et une maniabilité exceptionnelles.
  • L'enveloppe de travail compacte accroît le temps de forage productif
  • Hautement maniable d'un banc à l'autre ou d'un trou à l'autre

L’électronique Cat : l'épine dorsale de la machine

  • Une architecture électronique commune au sein de toutes les machines Cat afin d'assurer la maîtrise des techniciens
  • L'appareil électronique ET Cat permet une résolution des pannes rapide et simple
  • Sert de plateforme commune pour l'intégration de futures solutions d'autonomie
  • Product Link™ Elite fournit un suivi des performances en temps réel

Technologie et automatisation

  • Fonctionnalité Drill Assist (Assistance au forage), intégrant un nivellement automatique, des crics à rappel automatique, le levage et l'abaissement automatiques du mât et le forage automatique
  • La surveillance de l'état de santé et des performances de la machine permet d'optimiser la productivité
  • Compteur de profondeur de forage réduisant les forages excessifs ou insuffisants
  • Cat MineStar™ Terrain pour les données de forage est intégré aux moniteurs de cabine existants (nécessite l'achat d'une licence Terrain)

Groupe motopropulseur ajusté

  • Volume d'air variable pour une consommation de carburant réduite
  • Le moteur C18 est adapté au circuit hydraulique et au compresseur pour une efficacité accrue.
  • Des configuration haute et basse pressions permettent une commande variable du volume d'air
  • Réduit les pressions au repos quand la machine est au ralenti

Forage à angle positif et négatif

  • Foreuse d'angle de 30 degrés à -15 degrés (par incréments de 5 degrés)
  • Le forage en angle négatif (jusqu'à -15 degrés par rapport à la verticale) vous permet de réaliser des projets spécialisés comme l'aménagement de rampes et d'accès, le forage de puits et le forage limité avant fracturation.
  • Forage à angle positif (30 degrés par rapport à la verticale) pour le forage de production

Sécurité

  • Les trois caméras de série et les grandes vitres offrent au conducteur une excellente visibilité.
  • Surfaces antidérapantes pour une entrée/sortie et un entretien plus sûrs
  • MineStar Command pour le forage permet un fonctionnement à distance ou autonome, en éloignant le conducteur de la machine
  • Éclairage intérieur à LED, manipulateurs et claviers rétroéclairés
  • Les éclairages et les projecteurs sont positionnés de manière à éclairer les voies d'entrée/sortie et les principaux points d'entretien.

Durabilité

  • Conçue pour consommer moins de carburant, ce qui diminue les émissions du moteur
  • Les moteurs conformes à la norme Tier 4 Final réduit les émissions de NOx et de particules
  • Production de déchets et coûts d'exploitation réduits grâce à une plus grande intercompatibilité des systèmes et des composants ainsi qu'à une réduction des numéros de pièce uniques
  • Les intervalles d'entretien prolongés réduisent la quantité de déchets rejetés dans l'environnement
Vue 360
Demander une soumission

Demandez une solution de financement personnalisée

Ajouter de la valeur à votre achat avec une garantie prolongée

Prolongez la durée de vie de votre équipement

Contactez un spécialiste des équipements
